省配線化によるコストダウン・装置の小型化に貢献する、分岐・中継対応 圧着ケーブル用コネクタ


2.1mmピッチ 分岐・中継対応圧着ケーブル用コネクタ「FKシリーズ」

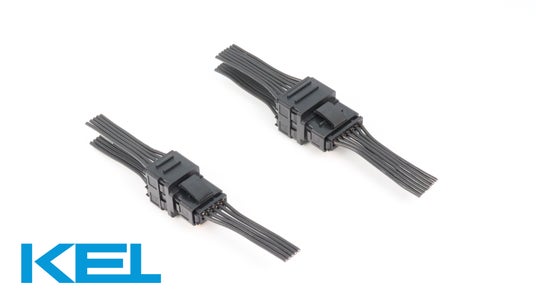

写真左側：5極 / 写真右側：7極

ケル株式会社（本社：東京都多摩市、代表取締役社長：春日 明）は、2.1mmピッチ 分岐・中継対応 圧着ケーブル用コネクタ「FKシリーズ」を販売いたします。

＜販売開始ラインアップ＞
「FK01-□□-□」：ケーブル側コネクタ（レセプタクル）
「FK11-□□」　 ：分岐・中継用コネクタ（プラグ）
「#696」　 　　：FK01用圧着コンタクト

＜製品概要＞
- マニピュレーターやマウンターなど、センサーを多く使用するアプリケーションに最適な2.1mmピッチ分岐・中継対応 圧着ケーブル用コネクタです。
※詳しくはページ下部の＜アプリケーション＞をご覧ください。
- 複数のセンサーを多く搭載する産業機器の内部で、省配線化が可能です。ー図1
- 電流分岐が可能な構造になっており、省配線化によるコストダウン・装置の小型化に貢献します。
- 分岐・中継コネクタを使用することで、部分的な取り外しができメンテナンスも容易になります。

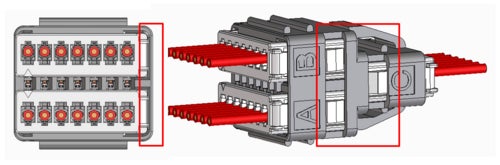

- 挿入時の誤嵌合を防止するため、各ハウジングにキーイング形状を採用しています。ー図2

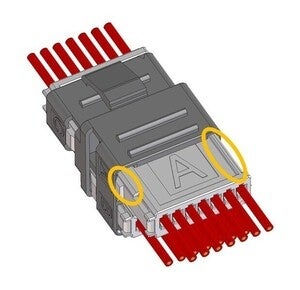

- 嵌合時にロック箇所の凹凸が出ない平面構造で、他配線への接触や引っかかりを回避します。ー図3
- パネルマウント(適合厚さ：0.8mm～1.5mm)による取付や結束バンド固定も対応が可能です。（結束バンド用の推奨幅：2.5mm）
- コネクタの極数は5極、7極です。
※その他の極数、サンプルをご要望の際はページ最下部の「本件に関するお問い合わせはこちら」、または当社担当営業までご連絡ください。

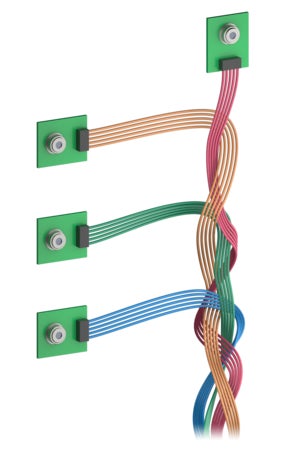

導入前　パラレル方式（カスケード方式）

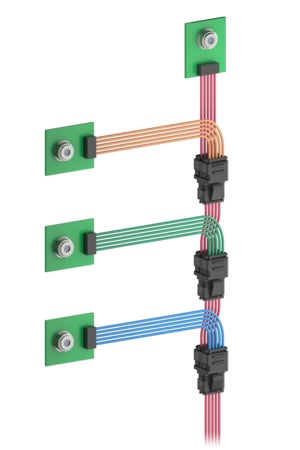

導入後　シリアル方式（マルチドロップ方式）

図1 省配線によるメンテナンス性の向上


図2 誤嵌合を防止するキーイング形状



図3 他配線への接触を回避する平面形状のロック構造　　　※本製品は黒を基調としており、実際の色と異なります。


＜製品仕様＞


＜アプリケーション＞
・工業機器市場（マニピュレーター、マウンター、サーボモーター使用の各種製造装置等）
・医療機器市場（医療用ロボット等）



ケル株式会について
ケル株式会社は1962年創業の産業用コネクタ専門メーカーです。
当社のコネクタは電子機器のキーパーツとして、工業機器を始め車載／画像／医療／通信機器に至るまで幅広い市場にご採用頂き、その活躍の場を広げております。
創業当初よりオリジナリティ溢れる製品開発を志向しており、高信頼、高品質を重視し、柔軟な対応力で魅力ある商品をお客様へご提供し続けています。
